Eccellenza ingegneristica: comprensione dei principi dei blocchi valvole idrauliche

Nel campo della potenza fluida, il blocco valvole idrauliche è il cervello che controlla la pressione, il flusso e il controllo direzionale del fluido idraulico per realizzare il corretto movimento dell'attuatore nella posizione desiderata come specificato dall'applicazione.

1. Classificazione e funzionalità

Le valvole di controllo idrauliche possono essere classificate a grandi linee in tre tipi di valvole di controllo: valvole di controllo direzionale, valvole di controllo della pressione, valvole di controllo del flusso. Questi, a loro volta, forniscono il controllo sui tre circuiti fondamentali di qualsiasi sistema idraulico: controllo direzionale, regolazione della pressione, controllo della velocità. Queste valvole possono essere disposte come valvole filettate, valvole montate su piastra o valvole a cartuccia.

2. Anatomia di una valvola a cartuccia a due vie

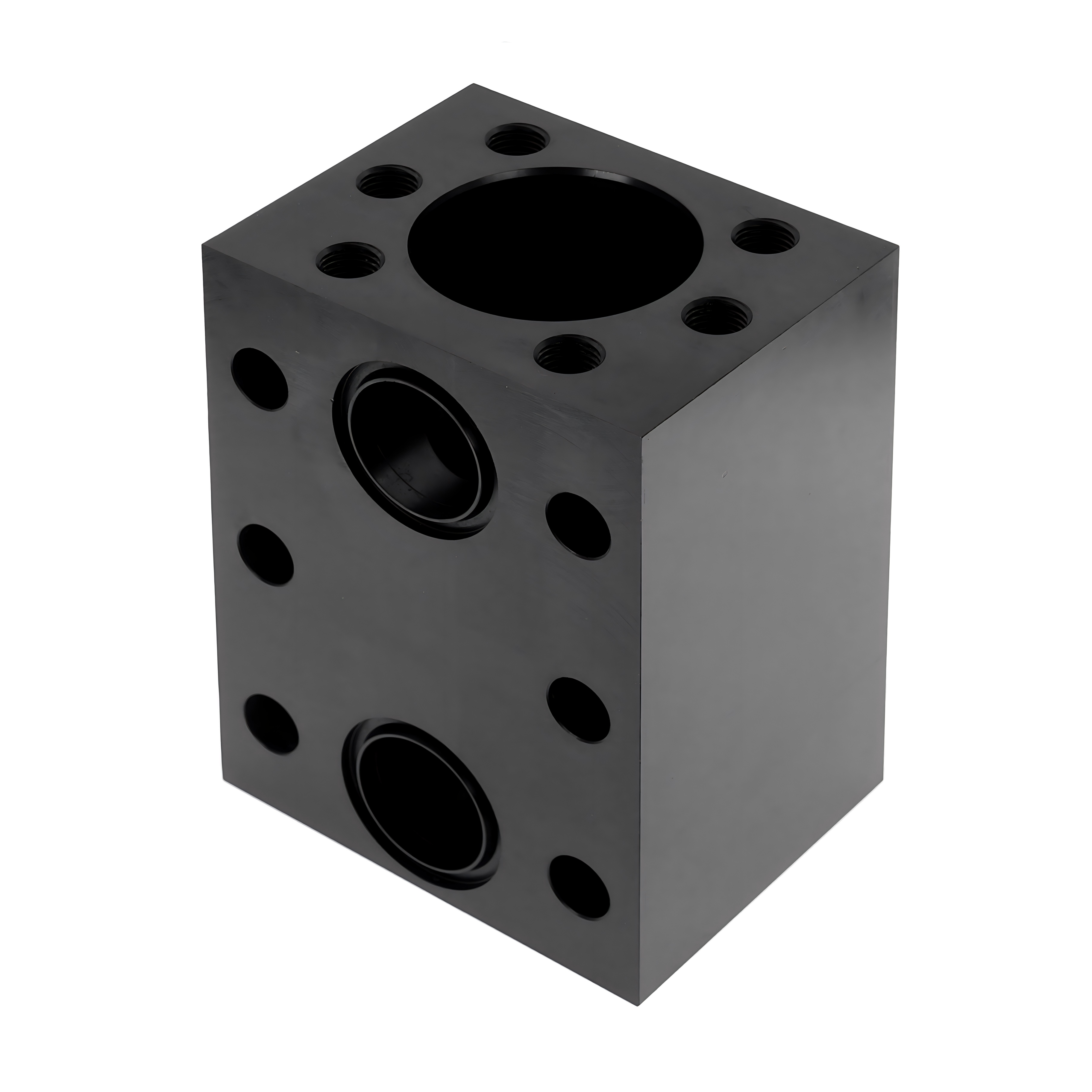

Essendo uno dei principali produttori di lavorazioni meccaniche di precisione, Difon è specializzato nella complessa produzione di valvole a cartuccia a due vie, che possono essere trovate nei seguenti segmenti: L'inserto costituito da bobina, manicotto, molla e guarnizioni. Questa è la testa della valvola che comanda il circuito principale dell'olio. Il coperchio di controllo sostiene gli elementi pilota in miniatura e mantiene l'inserto sicuro tra il controllo pilota e le camere di controllo principale. La valvola pilota montata sul coperchio per comandare la bobina principale più grande. Solitamente si tratta di valvole direzionali elettromagnetiche conformi allo standard ISO o di valvole di pressione proporzionali. Il blocco collettore integrato contiene tutti i componenti di cui sopra e comanda la comunicazione interna dei circuiti dell'olio, che sono altamente complessi.
