Come funziona la lavorazione del collettore idraulico?

Astratto

Lavorazione collettori idrauliciè un processo di produzione critico utilizzato per produrre blocchi di controllo dei fluidi compatti e ad alta precisione per sistemi idraulici. Questi componenti determinano l'efficienza, la sicurezza e l'affidabilità dei complessi circuiti idraulici utilizzati nelle macchine edili, nell'automazione industriale, nei sistemi aerospaziali e nelle apparecchiature energetiche. Questo articolo spiega come funziona la lavorazione dei collettori idraulici, le sfide principali, le considerazioni sui materiali, le tecniche di lavorazione, i metodi di controllo qualità e come i produttori professionali garantiscono prestazioni a lungo termine e funzionamento senza perdite.

Sommario

• 1. Introduzione alla lavorazione di collettori idraulici
• 2. Come funziona il processo di lavorazione
• 3. Principali sfide della produzione
• 4. Materiali utilizzati nella lavorazione dei collettori
• 5. Requisiti di precisione e tolleranza
• 6. Panoramica sulle tecniche di lavorazione
• 7. Controllo qualità e test
• 8. Applicazioni industriali
• 9. Supporto alla produzione professionale da Difon
• 10. Domande frequenti

1. Introduzione alla lavorazione di collettori idraulici

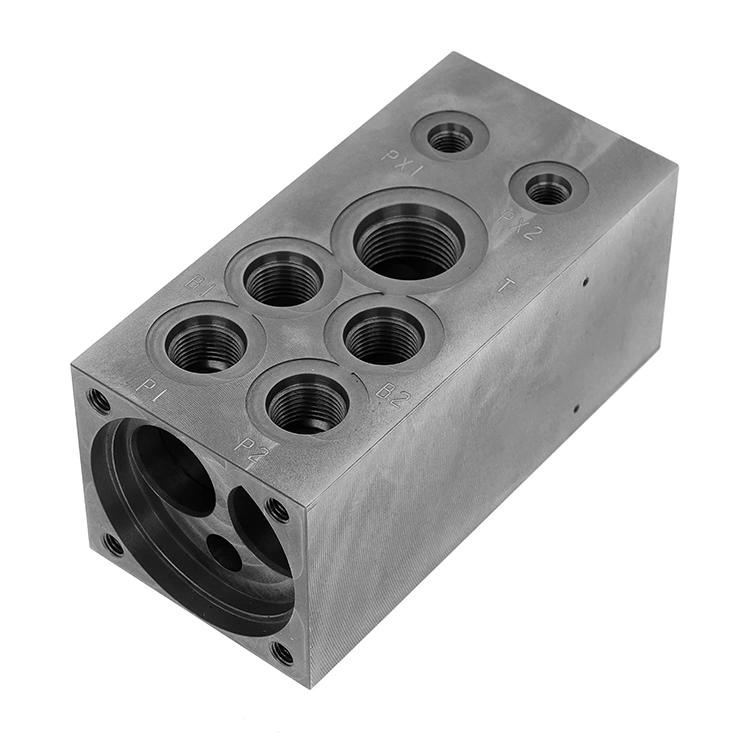

I collettori idraulici sono blocchi progettati che dirigono il flusso del fluido tra pompe, valvole, attuatori e serbatoi nei sistemi idraulici. Invece di utilizzare più tubi e raccordi, i collettori integrano i canali all'interno di un unico blocco solido. Ciò riduce i punti di perdita, migliora la compattezza del sistema e aumenta l'affidabilità.

La lavorazione del collettore idraulico si riferisce al preciso processo di produzione CNC che crea canali di flusso interni, porte delle valvole e superfici di tenuta all'interno di un blocco di metallo. L'accuratezza di questo processo influisce direttamente sulle prestazioni e sulla sicurezza del sistema.

2. Come funziona il processo di lavorazione

La lavorazione dei collettori idraulici prevede diverse fasi altamente controllate. Ogni passaggio richiede ingegneria di precisione e attrezzature CNC avanzate.

1. Progettazione e ingegneria– Gli schemi idraulici vengono convertiti in modelli CAD 3D che definiscono percorsi di flusso, porte e superfici di montaggio.
2. Preparazione del materiale– I blocchi di alluminio ad alta resistenza, acciaio o acciaio inossidabile vengono selezionati e tagliati a misura.
3. Programmazione CNC– I percorsi utensile vengono generati utilizzando il software CAM per garantire foratura e fresatura accurate.
4. Perforazione di fori profondi– I canali di flusso interni vengono creati utilizzando tecniche di perforazione specializzate.
5. Fresatura e Porting– Le cavità delle valvole, le porte filettate e le interfacce di montaggio sono lavorate.
6. Sbavatura e pulizia– I passaggi interni vengono puliti per rimuovere i trucioli e prevenire la contaminazione.

Ogni fase deve essere strettamente controllata per garantire l'efficienza del fluido e prevenire perdite o perdite di pressione.

3. Principali sfide della produzione

La lavorazione dei collettori idraulici è estremamente complessa a causa dei severi requisiti funzionali e strutturali.

• Precisione del canale interno:Anche piccole deviazioni possono disturbare la dinamica del flusso idraulico.
• Prevenzione delle perdite:Le superfici di tenuta devono mantenere una perfetta planarità e finitura.
• Rimozione del truciolo:I passaggi interni profondi rendono difficile la pulizia dopo la lavorazione.
• Deformazione termica:Il calore generato durante la lavorazione può influire sulla stabilità dimensionale.

4. Materiali utilizzati nella lavorazione dei collettori

La selezione dei materiali svolge un ruolo fondamentale in termini di prestazioni, durata ed efficienza dei costi.

• Leghe di alluminio:Leggero e resistente alla corrosione, ampiamente utilizzato nei sistemi idraulici mobili.
• Acciaio al carbonio:Elevata resistenza per applicazioni industriali pesanti.
• Acciaio inossidabile:Eccellente resistenza alla corrosione per ambienti difficili.

5. Requisiti di precisione e tolleranza

I collettori idraulici richiedono tolleranze estremamente strette, spesso entro i micron. La rugosità superficiale, la perpendicolarità e la concentricità influiscono direttamente sulla tenuta idraulica e sull'efficienza del flusso.

I produttori utilizzano centri di lavoro CNC avanzati con controllo multiasse per garantire ripetibilità e coerenza di precisione tra i lotti di produzione.

6. Panoramica sulle tecniche di lavorazione

7. Controllo qualità e test

La garanzia della qualità è essenziale nella produzione di collettori idraulici. I produttori implementano rigorose procedure di ispezione:

• Ispezione con macchina di misura a coordinate 3D (CMM).
• Test di perdita di pressione
• Analisi della rugosità superficiale
• Verifica del percorso del flusso

Ogni collettore deve superare test di pressione e tenuta per garantire un funzionamento sicuro in condizioni estreme.

8. Applicazioni industriali

I collettori idraulici sono utilizzati in un'ampia gamma di settori in cui il controllo della potenza dei fluidi è essenziale.

• Macchine edili (escavatori, caricatori)
• Sistemi di automazione industriale
• Sistemi di controllo idraulico aerospaziale
• Attrezzature marine e offshore
• Sistemi energetici e di generazione di energia

9. Supporto alla produzione professionale da Difon

La lavorazione di collettori idraulici di alta qualità richiede non solo attrezzature avanzate ma anche una profonda esperienza ingegneristica.Difonè specializzata in soluzioni di lavorazione CNC di precisione per sistemi idraulici, offrendo progetti di collettori personalizzati su misura per requisiti industriali complessi.

Dallo sviluppo del prototipo alla produzione di massa, Difon garantisce un rigoroso controllo dimensionale, una progettazione del flusso ottimizzata e prestazioni di tenuta affidabili. Ogni prodotto viene sottoposto a controlli rigorosi per soddisfare ambienti operativi esigenti.

Se stai cercando prestazioni stabili, rischio di perdite ridotto e soluzioni idrauliche ad alta efficienza, Difon può supportare il tuo progetto con capacità di produzione end-to-end.Contattacioggi per discutere le vostre esigenze di lavorazione dei collettori idraulici.

10. Domande frequenti

Q1: Qual è lo scopo principale di un collettore idraulico?
Un collettore idraulico dirige e controlla il flusso del fluido all'interno di un sistema idraulico, sostituendo più tubi flessibili esterni e riducendo i rischi di perdite.

Q2: Perché la precisione della lavorazione è così importante?
Anche piccole deviazioni possono causare perdita di pressione, inefficienza o guasto del sistema a causa della fluidodinamica ad alta pressione.

Q3: Quale materiale è il migliore per i collettori idraulici?
Dipende dai requisiti dell'applicazione. L'alluminio è comune per i sistemi leggeri, mentre l'acciaio viene utilizzato per gli ambienti ad alta pressione.

Q4: In che modo i produttori garantiscono l'assenza di perdite?
Attraverso lavorazioni meccaniche di precisione, finiture superficiali e test di pressione in condizioni di lavoro simulate.

D5: Difon è in grado di gestire progetti di collettori personalizzati?
SÌ. Difon fornisce soluzioni di lavorazione completamente personalizzate in base ai requisiti del sistema idraulico del cliente.
